Creando un Emulador de Chip8 en C

Instrucciones de alto nivel para implementar un emulador de chip8 completamente funcional, con sus 36 instrucciones, y descripciones detalladas sobre cada una.

Creando un Emulador de Chip8 en C

Esta entrada no va a ser una guia completa para desarrollar un emulador de chip8 desde cero, con solamente leer esta entrada no vas a tener un emulador completamente funcional, que podras compilar y ejecutar, sino que mas bien te podras hacer una idea general de como funciona el chip8, y de como sus instrucciones podrian ser implementadas en C.

Importante: Antes de continuar con esta entrada, es importante tener sdl2 instalado, y tener los headers para usarlo en programas de C.

Chip8

Primero, vamos a ver los detalles tecnicos de como funciona el Chip8, antes de que miremos su implementacion, para asi saber que es lo que estamos haciendo y por que.

Pueden encontrar una referencia mas completa (en ingles) aqui.

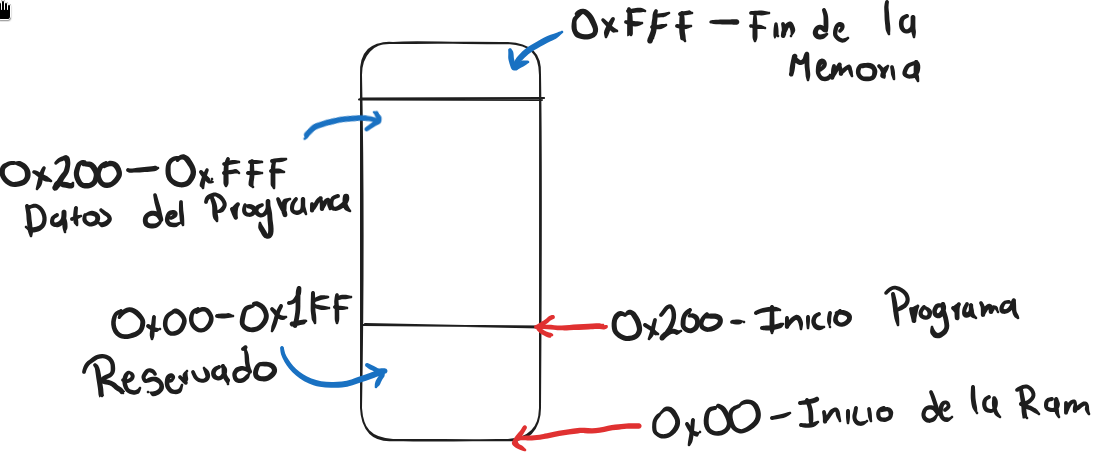

Distribucion de Memoria ATTACH

El Chip8 tiene 4095 bytes de memoria, que estan representados de la siguiente manera:

La direccion 0x00 es donde se marca el inicio de la RAM del Chip8.

Desde las direcciones 0x00 a 0x1FF (511 bytes) es un espacio reservado para que Chip8 almacene algunos datos, como el conjunto de caracteres. Todos los programas del Chip8 se cargan en la direccion de memoria 0x200, y tienen desde 0x200 y 0xfff para almacenar todas sus instrucciones y sus propios sprites.

El Chip8 tiene un stack que es un array de 16 diferentes valores de 16 bits, estos se utilizan para almacenar las direcciones en las que el Chip8 debe volver cuando se termine una subrutina, lo que quiere decir que pueden 16 niveles de subrutinas anidadas. Puesto en palabras mas simples, cuando una subrutina se llama, la direccion de memoria de la instruccion donde esta fue llamada debe ser pusheada al stack, entonces si tenemos 3 llamadas de subrutinas anidadas, van a haber 3 diferentes entradas en nuestro stack, cuando alguna de estas subrutinas finalice su ejecucion, se le va a hacer pop a la ultima entrada, y volveremos a esa instruccion.

El Conjunto de Caracteres

El Chip8 contiene algunos sprites por defectos que se llaman “conjunto de caracteres”, ellos son un conjunto de sprites que representan los digitos hexadecimales desde 0 a F. Estos ocupan 5 bytes (son sprites 8x5) y son almacenados en el area reservada para el chip8 (0x00 - 0x1ff).

Los siguientes son ejemplos de algunos caracteres:

+----+--------+----+  +----+--------+----+
|"0" |Binario |Hex |  |"1" |Binario |Hex |
+----+--------+----|  +----+--------+----+
|****|11110000|0xF0|  |  1 |00100000|0x20|
|*  *|10010000|0x90|  | 11 |01100000|0x60|
|*  *|10010000|0x90|  |  1 |00100000|0x20|
|*  *|10010000|0x90|  |  1 |00100000|0x20|
|****|11110000|0xF0|  | 111|01110000|0x70|
+----+--------+----+  +----+--------+----+

Registros

El Chip8 tiene 16 registros que pueden almacenar valores de 8 bits, es decir, unicamente pueden almacenar un byte de informacion, los registros son los siguientes:

Es importante tener en cuenta, que el registro VF no debe ser usado por un programa, ya que algunas instrucciones van a manipular este registro a manera de asignar flags cuando ciertas condiciones se cumplan, pero los demas 15 registros pueden ser utilizados.

El Chip8 tambien tiene algunos registros adicionales:

I: Usado para almacenar direcciones en memoria.
PC: Apunta a la direccion de la instruccion que se esta ejecutando actualmente. Todas las instrucciones del Chip8 tienen 2 bytes de tamano, entonces este debe ser incrementado por 2 cada vez que una instruccion es ejecutada.
SP: Este es el puntero al stack.
Sound Timer (ST): este registro le permite al Chip8 reproducir el sonido de un beep, este sonara cuando este registro sea diferente a cero, va a ir disminuyendo a un ritmo de 70hz. Si el registro es 0, ningun sonido sera reproducido.
Delay Timer (DT): Este timer se utiliza cuando queremos detener la ejecucion de un programa, funciona de forma bastante similar al ST, cuando este registro es diferente de 0, el Chip8 va a detener todas sus instrucciones, y disminuira a un ritmo de 60hz. Cuando el DT sea 0 de nuevo, la ejecucion se reanudara.

El Display

La resolucion del display del Chip8 es de 64x32 pixeles y es monocromatico, significa que puede mostrar unicamente los colores blanco y negro, pueden ser representados como booleanos: 0 para negro, 1 para blanco.

Cuando dibujamos algo en la pantalla, estamos dibujando sprites y no pixeles individuales. Si un sprite le hace overflow a uno de los lados de la pantalla, sera dibujado en el otro lado.

Los sprites tienen un maximo de longitud de 8 bits de ancho, y 15 bits de alto.

El Teclado

El teclado del Chip8 tiene 16 teclas: desde los numeros 0 a F.

Asi es como se veria:

1	2	3	C
4	5	6	D
7	8	9	E
A	0	B	F

Set de Instrucciones

El conjunto de instrucciones del Chip8 es reducido, unicamente tiene 16 instrucciones diferentes. Estas instrucciones son para operaciones matematicas, dibujar en pantalla, y manipulacion de registros.

La Implementacion

Como referencia, vamos a tomar uno de mis codigos antiguos (de cuando usaba github) aqui.

Estructura Principal

El nucleo del emulador es una estructura que se llama struct chip8 ubicada en include/chip8, esa estructura es bastante simple, tiene los siguientes campos:

struct chip8
{
  struct chip8_memory memory;
  struct chip8_registers registers;
  struct chip8_stack stack;
  struct chip8_keyboard keyboard;
  struct chip8_screen screen;
};

Esa estructura contiene todos los elementos que previamente fueron mencionados, la memoria, los registros, el stack, el teclado y la pantalla.

La estructura chip8_memory (definida en include/mem.h) es una estructura que tiene una variable de 4095 bytes unsigned char memory, y tiene ciertas funciones como la de obtener un valor en cierto indice, insertar un valor en cierto indice, y obtener un short (dos bytes) en cierto indice.

La estructura chip8_registers (definida en include/registers.h) contiene todos los registros que fueron mecionados anteriormente, tiene un array de unsigned char llamado V con un tamano de 16, tambien tiene otros unsigned char como el delay timer, el stack pointer, y otros registros como I y PC que son del tipo unsigned short.

La structura chip8_stack (definida en include/stack.h) tiene una variable de tipo unsigned short llamada stack, con un tamano de 16, y algunas funciones para hacer push y pop.

chip8_keyboard y chip8_screen son estructuras simples, que unicamente contienen arrays.

Tambien hay un archivo adicional include/config.h que se usa unicamente para usar macros y no magic numbers a lo largo del codigo.

La Funcion Principal

La funcion principal del emulador (definida en src/main.c) se hacen varias cosas:

Los argumentos que se pasan al programa se usan para cargar la ROM. El emulador necesita ser ejecutado como: ./chip rom.ch8.
Abrimos la ROM, la leemos, y la guardamos en una variable temporal buf.
Llamamos una funcion chip8_init que pone toda la estructura struct chip8 en cero, y copia el conjunto de caracteres por defecto a chip8->memory.memory.
La ROM que leimos antes se carga en la memoria del chip8 usando chip8_load, que le va a hacer memcpy a chip8->memory.memory + 0x200, y pone el registro PC en 0x200 tambien.
Se inicializa SDL, y se crea la ventana.
Entramos al bucle principal:
- Revisamos si se presiona alguna tecla con la ayuda de funciones de SDL y actualizamos nuestro teclado virtual usando funciones definidas en src/keyboard.c, hacemos un mapeo de la tecla fisica a nuestro teclado virtual.
- Limpiamos la pantalla y ponemos el color de renderizado como blanco.
- Pasamos por cada uno de los pixeles en chip8.screen.screen y lo dibujamos en el display de SDL.
- Revisamos los registros DT y ST, si DT esta marcado, hacemos sleep por 100 milisegundos y le disminuimos 1 al registro DT.
- Obtenemos el opcode en la memoria del Chip8 que esta en la posicion chip8.registers.PC, incrementamos PC por 2 y finalmente la ejecutamos.
Cuando estamos fuera del bucle destruimos la pantalla de SDL.

Ejecutando Instrucciones

Hay una funcion que se llama en cada iteracion del bucle principal llamada chip8_exec (definida en src/chip8.c) que recibe como argumento la estructura del chip8 y el opcode que esta en la posicion 0x200 + PC.

Esta funcion es una coleccion inmensa de switches anidados que prueban todas las posibles instrucciones que pueden ser pasadas al emulador, las instrucciones se pueden ver la siguiente manera:

0xnnn
3xkk
5xy0
Dxyn

Las letras n, nnn, kk, x y y significan cosas distintas:

nnn: un valor de 12 bits, por ejemplo 0x0fff.
n (nibble): un valor de 4 bits, por ejemplo 0x000f
x: un valor de 4 bits.
y: un valor de 4 bits.
kk (byte): un valor de 8 bits, por ejemplo 0x00ff.

Ahora, usando como ejemplo las instrucciones mostradas antes, pueden ser transformadas de la siguiente manera:

0nnn -> 0fff donde nnn es fff.
3xkk -> 30ac donde x es 0 y kk es ac.
5xy0 -> 5100 donde x es 1 y y es 0.
Dxyn -> Dae0 donde x es a, y es e y n es 0.

Sabiendo eso, debemos extraer 5 cosas de cada opcode que se pasa a la funcion para ejecutarlas para poder interpretarlas, necesitamos saber la operacion (los 4 bits mas significantes del opcode), nnn, x, y, kk, y n. podemos hacer esto usando operaciones con bits, vamos a revisar cada una de ellas (consideremos que tenemos una variable opcode con una instruccion de 2 bytes.)

unsigned short nnn = opcode & 0x0fff;
unsigned char x = (opcode >> 8) & 0x000f;
unsigned char y = (opcode >> 4) & 0x000f;
unsigned char kk = opcode & 0x00ff;
unsigned char n = opcode & 0x000f;

Podemos hacerlo de esa manera ya que estos elementos siempre van a estar en la misma posicion, por eso es que shifteamos x por 8 bits, y y por 4, y asi con los demas.

Ahora, tenemos tres funciones en src/chip8.c que ejecutan opcodes:

chip8_exec: ejecuta instrucciones tan simples que no se necesita extraer ninguno de los elementos mostrados antes.
chip8_exec_extended: ejecuta instrucciones que necesita extraer los elementos anteriormente mencionados.
chip8_exec_extended_F: esta existe porque hay demasiadas instrucciones que empiezan con F y su comportamient es definido por su ultimo byte, por ejemplo: Fx07, Fx01, Fx15, etc.

La primera funcion chip8_exec tiene switch similar al siguiente:

switch (opcode)
  {
    /* los casos vienen aqui. */

  default:
    chip8_exec_extended (chip8, opcode);
    break;
  }

Esta va a ejecutar algunas instrucciones simples (unicamente 0x00E0 y 0x00EE) , y si el opcode que se paso no es ninguna de esas, ahora se va a llamar chip8_exec_extended, que tiene un switch similar a este:

switch (opcode & 0x0f000)
  {
    /* los casos vienen aqui */

  case 0xF000:
    chip8_exec_extended_F (chip8, opcode);
    break;
  }

En ese bloque de codigo estamos haciendo el switch por los 4 bits mas significantes (diciendo que pueden ser valores entre 0 - F), y los compararemos como: 0x1000, 0x2000, 0x3000, y asi suscesivamente.

Finalmente, chip8_exec_extended_F, como ya sabemos que empieza con F, unicamente necesitamos comparar los 4 bits menos significantes:

switch (opcode)
  {
    /* los casos vienen aqui */
  }

Sabiendo como se comparan todas las instrucciones, podemos implementar el conjunto de instrucciones de chip8.

Conjunto de Instrucciones

0x00E0

Esta instruccion limpia la pantalla, asi que literalmente es solo hacer esto:
```
case 0x00E0:
  chip8_screen_clear (&chip8->screen);
  break;
```

0x00EE

Esta instruccion se ejecuta cuando terminamos con una subrutina y queremos volver a la posicion donde la llamamos, entonces le asignamos a PC el valor del ultimo elemento del stack.
```
case 0x00EE:
  chip8->registers.PC = chip8_stack_pop (chip8);
  break;
```

0x1nnn

Esta instruccion ira a la ubicacion nnn.

case 0x1000:
  chip8->registers.PC = nnn;
  break;

0x2nnn

Esta instruccion llama la subrutina en la ubicacion nnn.

chip8_stack_push (chip8, chip8->registers.PC);
chip8->registers.PC = nnn;

0x3xkk

Esta instruccion se va a saltar la siguiente instruccion si el registro Vx = kk.
```
if (chip8->registers.V[x] == kk)
  chip8->registers.PC += 2;
```

0x4xkk

La siguiente instruccion se va a saltar si el registro Vx != kk.

if (chip8->registers.V[x] != kk)
  chip8->registers.PC += 2;

0x5xy0

La siguiente instruccion se saltara si el registro Vx = Vy.

if (chip8->registers.V[x] == chip8->registers.V[y])
  chip8->registers.PC += 2;

0x6xkk

El registro Vx = kk.
```
chip8->registers.V[x] = kk;
```

0x7xkk

Le suma kk al registro Vx.
```
chip8->registers.V[x] += kk;
```

0x8xy0

Asigna el valor de Vx =Vy.

chip8->registers.V[x] = chip8->registers.V[y];

0x8xy1

Hace OR a Vx y Vy, almacena el resultado en Vx.

chip8->registers.V[x] |= chip8->registers.V[y];

0x8xy2

Hace AND a Vx y Vy, almacena el resultado en Vx.

chip8->registers.V[x] &= chip8->registers.V[y];

0x8xy3

Hace XOR a Vx y Vy, almacena el resultado en Vx.

chip8->registers.V[x] ^= chip8->registers.V[y];

0x8xy4

Sumara Vx y Vy, pondra VF si el resultado es superior a 1 byte.

chip8->registers.V[0x0f] = chip8->registers.V[x] + chip8->registers.V[y] > 0xff;
chip8->registers.V[x] += chip8->registers.V[y];

0x8xy5

Restara Vx y Vy, y pondra VF si es necesario prestar.

chip8->registers.V[0x0f] = chip8->registers.V[x] > chip8->registers.V[y];
chip8->registers.V[x] -= chip8->registers.V[y];

0x8xy6

Si el bit menos significa de Vx es 1, VF sera asignada, Vx sera dividida por 2.

chip8->registers.V[0x0f] = chip8->registers.V[x] & 0x01;
chip8->registers.V[x] = chip8->registers.V[x] / 2;

0x8xy7

Pone Vx = Vy - Vx, asignara VF si es necesario prestar.

chip8->registers.V[0x0f] = chip8->registers.V[y] > chip8->registers.V[x];
chip8->registers.V[x] = chip8->registers.V[y] - chip8->registers.V[x];

0x8xyE

Pondra VF si el bit mas significante de Vx es 1, y multiplicara Vx por 2.

chip8->registers.V[0x0f] = chip8->registers.V[x] & 0b10000000;
chip8->registers.V[x] = chip8->registers.V[x] * 2;

0x9xy0

Se salta la siguiente instruccion, si Vx != Vy.

if (chip8->registers.V[x] != chip8->registers.V[y])
  chip8->registers.PC += 2;

0xAnnn

Pone el registro I a nnn.
```
chip8->registers.I = nnn;
```

0xBnnn

Salta la la ubicacion nnn + V0

chip8->registers.PC = nnn + chip8->registers.V[0x00];

0xCxkk:

Le asignara Vx un byte aleratorio y le hara AND con kk.

srand (clock ());
chip8->registers.V[x] = (rand () % 255) & kk;

0xDxyn

Dibujara el sprite al que I esta apuntando, en la posicion Vx, Vy, con una altura de n. VF se asignara si hay una colision, basicamente, si dibujamos sobre un pixel que ya ha sido marcado con 1.

const char *sprite = (const char *)&chip8->memory.memory[chip8->registers.I];
chip8->registers.V[0x0f] = chip8_screen_draw_sprite (&chip8->screen,
                                                     chip8->registers.V[x],
                                                     chip8->registers.V[y],
                                                     sprite, n);

0xEx9e

Se salta la siguiente instruccion si la tecla Vx es presionada:

if (chip8_keyboard_is_down (&chip8->keyboard, chip8->registers.V[x]))
  {
    chip8->registers.PC += 2;
  }

0xExa1

Se salta la siguiente instruccion si la tecla Vx no es presionada.

if (!chip8_keyboard_is_down (&chip8->keyboard, chip8->registers.V[x]))
  {
    chip8->registers.PC += 2;
  }

0xFx07

El valor de Vx sera asignado el valor del DT.
```
chip8->registers.V[x] = chip8->registers.DT;
```

0xFx0a

El programa parara completamente hasta que se haya presionado una tecla, y almacenaremos el valor de esas tecla en Vx.
```
char key = chip8_wait_for_keypress (chip8);
chip8->registers.V[x] = key;
```

0xFx18

Asignara el ST a Vx.

chip8->registers.ST = chip8->registers.V[x];

0xFx1e

Sumara Vx con I.

chip8->registers.I = chip8->registers.I + chip8->registers.V[x];

0xF29

Asignara I con el valor de Vx.

chip8->registers.I = chip8->registers.V[x] * CHIP8_SPRITE_DEFAULT_HEIGHT;

0xFx33

Tomara un numero almacenado en Vx, y le va a asignar el valor de I a las centenas, I + 1 a las decenas, y 1 + 2 a las unidades de ese numero.

unsigned char hundreds = chip8->registers.V[x] / 100;
unsigned char tens = (chip8->registers.V[x] / 10) % 10;
unsigned char units = chip8->registers.V[x] % 10;
chip8_memory_set (&chip8->memory, chip8->registers.I, hundreds);
chip8_memory_set (&chip8->memory, chip8->registers.I + 1, tens);
chip8_memory_set (&chip8->memory, chip8->registers.I + 2, units);

0xFx55

Almacena desde los registros V0 a Vx en memoria, iniciando en la posicion I.

for (int i = 0; i <= x; i++)
  {
    chip8_memory_set (&chip8->memory, chip8->registers.I + i,
                      chip8->registers.V[x]);
  }

0xFx65

Lee los registros desde V0 hasta Vx en la posicion de memoria iniciando en I.

for (int i = 0; i <= x; i++)
  {
    chip8->registers.V[i] = chip8_memory_get (&chip8->memory,
                                              chip8->registers.I + i);
  }

Si se implementan todas esas instrucciones tal como fueron descritar arriba, ya deberias tener un emulador de chip8 funcional.
